przyłącza do takich urządzeń.

Interfejs Centronics zamienia sygnały szeregowe w

standardzie Atari na sygnały równoległe, które są rozumiane

przez większość drukarek. Najpopularniejszym w Polsce

interfejsem Centronics jest MicroPrint (rys. 1.12). Składa się

on z dwóch wtyków, z których jeden jest typowym wtykiem "I/O"

Atari, a drugi jest wtykiem Centronics zawierającym w swojej

obudowie właściwy interfejs. Do korzystania z tego interfejsu

nie potrzeba żadnego dodatkowego oprogramowania.

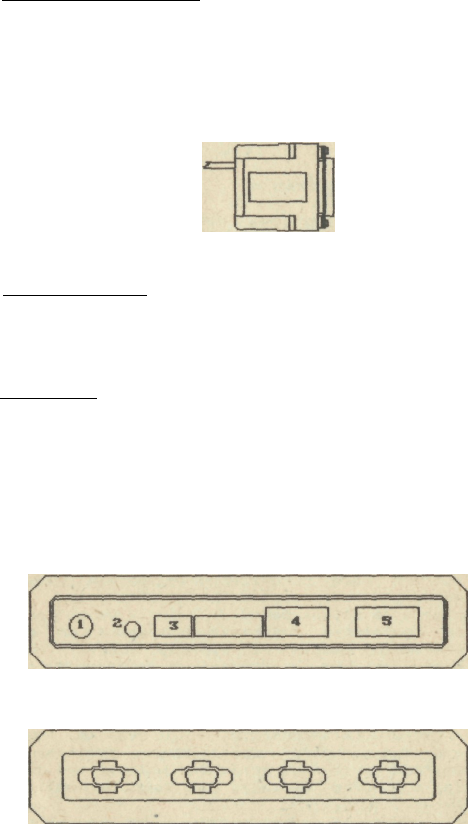

Rys.1.12. Interfejs MicroPrint

Interfejs RS232 zamienia sygnały szeregowe w standardzie

Atari na sygnały szeregowe w standardzie RS232 (lub V24). RS232

jest międzynarodowym standardem i umożliwia komunikację miedzy

różnymi komputerami (bezpośrednio lub poprzez inne urządzenia,

np. modem). Komputery lepszych klas (IBM, Atari ST, Amiga itd.)

mają taki interfejs wbudowany na stałe.

Atari 850 jest zespołem interfejsów złożonym z jednego

interfejsu Centronics (rys. 1.15) i czterech interfejsów RS232

(rys. 1.14), które różnią się dostępnymi sygnałami, a więc

również zastosowaniem. Na przedniej ściance Atari 850

(rys. 1.13) znajduje się gniazdo przewodu zasilającego (1),

wyłącznik (3) , i dioda kontrolna (2) zasilania oraz dwa gniazda

"I/O" (4 i 5), które umożliwiają włączenie go w dowolnym miejscu

łańcucha urządzeń peryferyjnych. Procedura obsługująca

komunikację poprzez RS232 jest odczytywana z interfejsu podczas

inicjowania pracy systemu.

Rys.1.13. Przednia ścianka interfejsu 85O

Rys.1.14. Tylna ścianka interfejsu 85O
