str.

155

B. Schematy złączy

Gniazdo POWER IN służy do przyłączenia przewodu

zasilającego. Jest ono identyczne we wszystkich modelach XL i

XE, lecz w niektórych ma nazwe POWER ADAPTER PLUG.

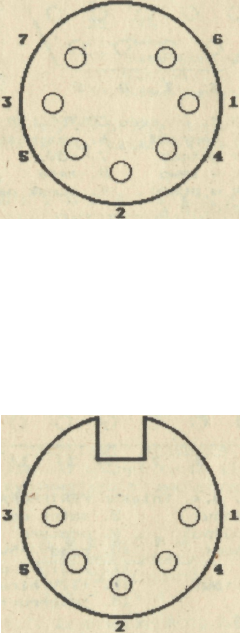

Rys. B.1. Gniazdo POWER IN

1. +5V 5. masa

2. ekran 6. +5V

3. masa 7. masa

4. +5V

Gniazdo MONITOR jest przeznaczone do przyłączenia monitora,

odbiornika TV z wejściem monitorowym lub wzmacniacza

akustycznego.

Rys. B.2. Gniazdo MONITOR

1. Composite luminance (sygnał luminancji)

2. masą

3. Audio out (sygnał fonii)

4. Composite video (złożony sygnał wizji)

5. Composite chroma (sygnał koloru)
