str.

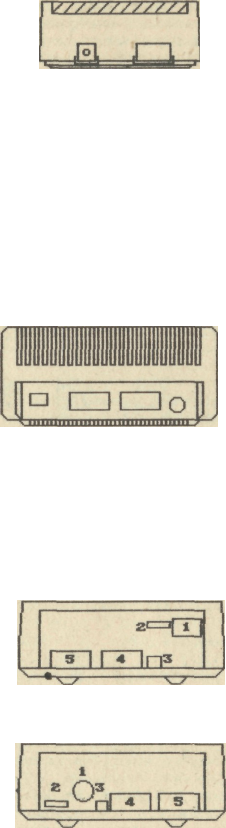

Rys.1.7. Tylna ścianka magnetofonu XC11

1.6. Stacja dysków

Najważniejszym urządzeniem peryferyjnym komputera jest

stacja dysków elastycznych. Produkowanych jest wiele modeli

stacji, a najpopularniejsze w Polsce są: Atari 1050, LDW Super

2000,

CA-2001

oraz

CA-2002

(LDW

CA-2001

są do

siebie bardzo

podobne, a CA-2002 jest zbliżona do XF551). M systemie może być

kilka stacji dysków, a łączy się je jako kolejne ogniwa łańcucha

urządzeń przewodami przyłączonymi do gniazd "I/O" (poz. 4 i 5 na

rys. 1.9 i 1.10 oraz podobnie na rys. 1.8).

Rys.1.8. Tylna ścianka stacji dysków 1050

W stacji Atari 1050 wyłącznik zasilania znajduje się na

przedniej ściance, a koncentryczny wtyk przewodu zasilającego

trzeba włożyć do okrągłego gniazda z prawej strony ścianki

tylnej (patrz rys. 1.8). Natomiast w stacjach LDW i CA zarówno

prostokątne, trójstykowe gniazdo zasilania (poz. 1 na rys. 1.9 i

1.10), jak i wyłącznik (2) znajdują się na tylnej ściance.

Rys.1.9. Tylna ścianka stacji dysków LDW i CA-2001

Rys.1.10. Tylna ścianka stacji dysków CA-2002
